一、特色：

▲兼容多廠家器件

✦兼容Intel、安路、高云 核心板

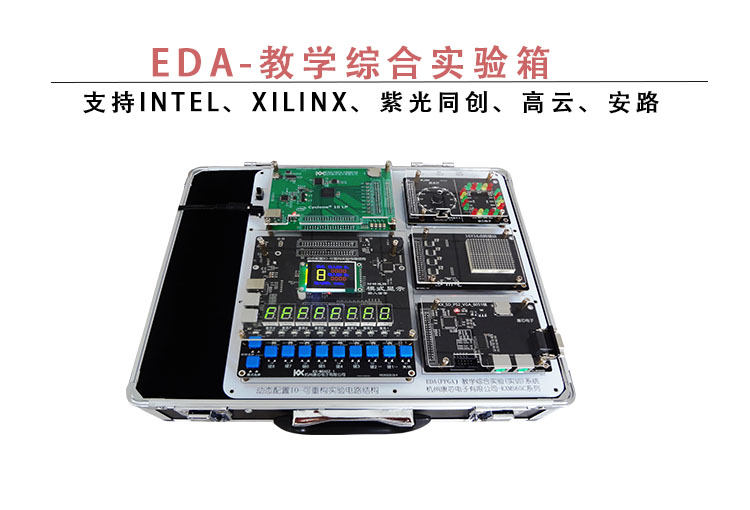

▲模塊化結構

✦實驗箱采用模塊化結構：核心板、基礎實驗、拓展模塊三部分，無需手工連線，實驗操作簡便。

✦玻璃防塵罩防護。

▲預留升級通道

✦接口采用標準化結構，核心板等模塊可更換、可升級，資源利用充分，節約。

▲配備動態配置IO-可重構實驗電路結構

✦智能切換實驗電路模式，讓有限的IO“流動”起來，不局限于同一“崗位”。

✦由淺入深、遞進式教學，增量實驗數目，涵蓋實驗項目，極力滿足基礎實驗需求。

▲拓展模塊自選、定制或自制

✦擴展模塊根據教學要求自選或定制，亦可自制，有需要配，不需要刪，物盡其用，不浪費。

二、系統分四大部分 核心板+動態配置IO+擴展部分+擴展板）（系統各模塊配備亞克力防塵、防觸摸罩）

（一）、FPGA核心板（兼容國產高云、安路、Intel)

（1）、核心板-(高云.標配）

1、板載USB Cable 集成下載器

2、電源開關

3、掉電配置串行FLASH64Mbit

4、50M時鐘源

5、4組LED

6、4組非消抖動按鍵

7、FPGA（國產晨曦家族GW2A-LV18, LUT4 20736,寄存器15552;S-SRAM(b) 41472;B-SRAM(b) 828K;B-SRAM(個）46個。

8、5組40芯160個IO腳擴展座

9、USB-UART

10、TF卡座

（2）、核心板-(安路.選配）

1、板載USB Cable 集成下載器

2、電源開關

3、掉電配置串行FLASH64Mbit

4、50M時鐘源

5、4組LED

6、4組非消抖動按鍵

7、FPGA（國產EG4系列-EG4S20BG256, LUTS:19600,RAM:156800;BRAMbits:1088K。

8、5組 40芯160個IO腳擴展座

9、USB-UART

10、TF卡座

(3)、核心板(Intel.選配）

1、板載USB-Blaster集成下載器

2、串行存儲器64Mbit

3、掉電配置器件EPCS16

4、50M時鐘源

5、4組LED

6、4組非消抖動按鍵

7、FPGA Cyclone 10CL006F256

8、4組 40芯144個IO腳擴展座

9、USB-UART

10、TF卡座

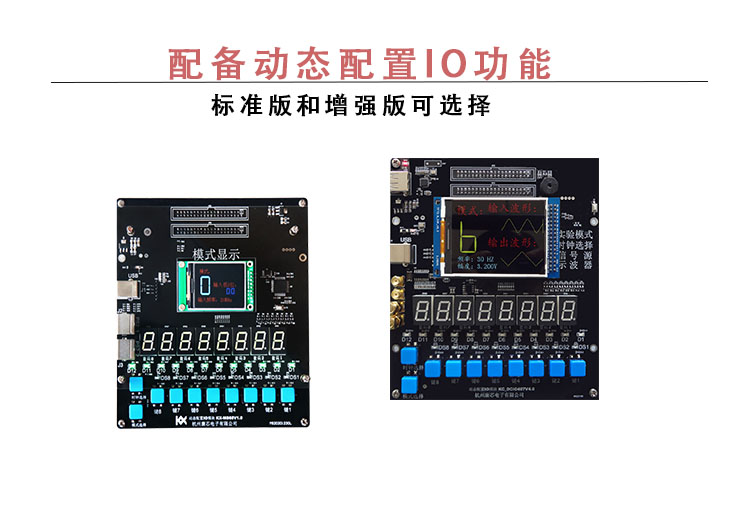

*（二）動態配置IO-可重構實驗電路結構功能模塊：

1、提供不少于64組可動態配置IO，11套實驗電路結構，8組數碼管、20組LED、1個組按鍵；

2、64組IO可在11種電路結構中，對有限的IO進行動態配置方式，可對每一種電路結構實現IO鎖定的位置不同。這11套實驗電路結構功能，包含對數碼管、LED、按鍵、時鐘頻率選擇等進行功能切換，最大可能同時輸入輸出32位二進制數值。

3、數碼管可靜態、可動態，可切換成帶有自動譯碼器式，七段譯碼式、動態掃描式等電路。

4、提供12組LED可切換成并行式、串行式、分成3組每組4位式、二進制累加式。

5、其中8組按鍵可消抖動、可非消抖動，可切換成高、低電平式、單脈沖式、琴鍵式、串行輸入式、單鍵一次輸入四位式，8組能同時輸入32位二進制式。

6、時鐘選擇0.5Hz-50MHz,共20組，可通過1個按鍵進行選擇，一個按鍵進行對系統復位。

7、提供1.77寸LCD,可對電路模式進行顯示、顯示輸入16進制輸入信號，可同時可顯示32位，可顯示當前選擇的頻率值。

8、配備2組PS/2、蜂鳴器、溫度傳感器。

9、USB接口，可獨立對此板供電，并備有串口通信功能。

（三）擴展部分

7組可接插擴展板標準40芯座(可固定擴展板，易更換，無需排線連接）

（四）擴展模塊（標配）

1、16X16LED點陣模塊

2、VGA+PS/2+SD模塊

3、7寸TFT電容觸摸屏

4、直流電機+步進電機

5、12組流水燈+四組四色交通燈

（五）擴展模塊（選配）

1、ADC+DAC系列模塊

2、電機模塊

3、鍵盤模塊

4、液晶屏系列摸屏

5、等

三、提供實驗

詳細參數配置、資料請聯系售前：QQ、電話：0571-8891453、

手機：18167105296
